一、放空導淋閥產品概述

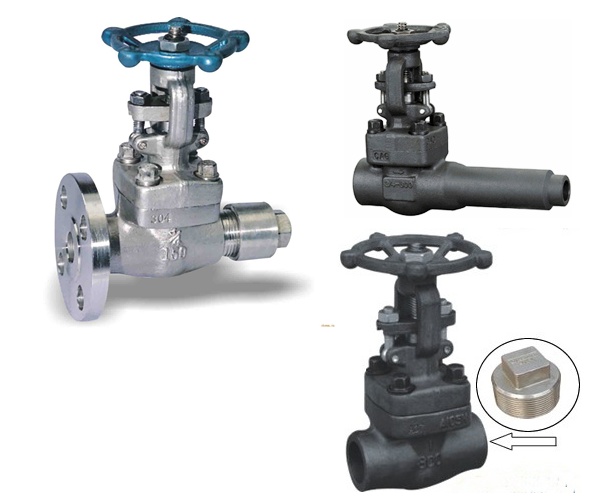

工奧閥門生產的DV系列放空導淋閥，系參照美國API602標準800LB級設計制造的，該閥是管道的高點放空和低點排液的專用閥門。該閥進口端為承插焊連接（也可改為錐管螺絲連接）出口端為螺紋連接并配以實心絲堵。該閥具有結構緊湊、外形小、密封性能好等特點。
本產品適用介質范圍：水、溶劑、天然氣、氧氣、過氧化氫、甲烷、乙烯等；適用工況范圍：礦山工業、石油工業、長管輸線、化工、造紙、制藥、水利、電力、市政、鋼鐵等。
二、放空導淋閥主要技術標準表
|
設計標準 |
ASME/ANSI B16.34 |
|
|
API602 |
||
|
GB/12224 |
||
|
GB/T12228 |
||
|
GB/T12234 |
||
|
結構長度標準 |
ASME/ANSI B16.10 |
|
|
JB/T97-95 |
||
|
連接標準 |
螺紋端尺寸標準 |
ANSIB 1.20.1 (NPT ) |
|
GB/T7306-87 |
||
|
承插孔尺寸標準 |
ASME/ANSI B16.11 |
|
|
JB/T1751-95 |
||
|
對焊端尺寸標準 |
ASME/ANSI B16.25(BW) |
|
|
法蘭端尺寸標準 |
ASME/ANSIB16.5(RF\RJ) |
|
|
JB/T82.1~82.4-94 |
||
|
HG 20592-97 |
||
|
檢驗標準 |
API598 |
|
|
JB/T9092-99 |
||
三、放空導淋閥主要性能參數表
|
型號 |
DV111、DV112、DV113、DV114、DV115、DV119、DV315、DV515、DV535、DV325、DV119、DV319、DV345、DV513等 |
口徑 |
3/8" ~ 2" /DN10 ~ 50mm |
|
壓力 |
150~ 800LB/1.6MPa~ 10.0MPa |
材質 |
A105、F5、F11、F12、F22、F304、F316、LF2、LF3 等 |
|
密封形式 |
硬密封 |
驅動方式 |
手動 |
|
流動方向 |
雙向 |
用途 |
截?cái)?/p> |
|
連接方式 |
一頭承插焊/法蘭，一頭內螺紋帶實心絲堵 |
||
四、放空導淋閥主要連接尺寸及重量表
|
NPS |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
|
全徑 |
|
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
|
L |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
|
|
H( 開 ) |
158 |
158 |
169 |
197 |
236 |
246 |
283 |
330 |
|
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
|
|
重量 |
螺栓式 |
2.2 |
2.1 |
2.5 |
4.5 |
6.0 |
7.1 |
12.0 |
15.8 |
|
焊接式 |
1.8 |
1.7 |
2.0 |
3.8 |
5.1 |
6.1 |
10.2 |
14.2 |
|
五、放空導淋閥主要零部件材料表
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
A105 |
F22 |
F304(L) |
F316(L) |
||
|
1 |
閥體 |
A105 |
A182/F22 |
A182/F304(L) |
A 182/F316(L) |
|
2 |
閥座 |
A276/420 |
A276/304 |
A276/304(L) |
A276/316(L) |
|
3 |
閘板 |
A182/F430&410 |
A182/F304 |
A182F/304(L) |
A182/F316(L) |
|
4 |
閥桿 |
A 182/ F6 |
A 182/ F304 |
A 182/F304(L) |
A 182/F316(L) |
|
5 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
||
|
6 |
閥蓋 |
A105 |
A 276 F 304 |
A 276F 304(L) |
A 276 F 316(L) |
|
7 |
螺栓 |
A193/B7 |
A193/B16 |
A193/B8 |
A193 /B8M |
|
8 |
銷釘 |
A276/420 |
A276/304 |
||
|
9 |
填料壓套 |
A276 /410 |
A182/F304(L) |
A182/F316(L) |
|
|
10 |
活節螺栓 |
A193/B7 |
A193/B16 |
A193 /B8 |
A193/ B8M |
|
11 |
填料壓板 |
A105 |
A 182 /F11 |
A 182/F304(L) |
A 182/F316(L) |
|
12 |
螺母 |
A194/2H |
A194/4 |
A194/8 |
A194/8M |
|
13 |
閥桿螺母 |
A276/420 |
|||
|
14 |
鎖緊螺母 |
A194/2H |
A194/4 |
A194/8 |
A194/8M |
|
15 |
銘牌 |
SS |
|||
|
16 |
手輪 |
A197 |
|||
|
17 |
墊片 |
A473431 |
|||
|
18 |
填料 |
柔性石墨 |
PTFE |
||
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
- 29℃ ～ 425℃ |
-29℃ ～ 550℃ |
-29℃ ～ 200℃ |
||
