• 電子式電動三通調節閥

• 產品型號 : ZRSF
• 產品系列 : 調節閥

ZRSF（H）型電子式電動三通調節閥是由3810L系列電子式電動執行機構和三通閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，電子式控制單元被設計成匣子形式，并用樹脂澆鑄，驅動量反饋檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性產品，連線極為簡單，只需配DC4~20mA或DC1~5V輸入信號及220AC單相電源即可控制運轉，調節閥有合流與分流兩種作用方式，在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。

訂購產品

詳細介紹



型號：	ZRSF(H)	口徑：
壓力：		材質：

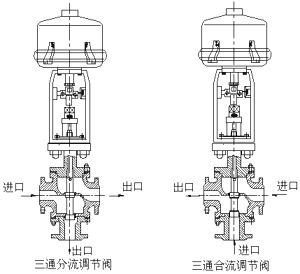

ZRSF（H）型電子式電動三通調節閥是由3810L系列電子式電動執行機構和三通閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，電子式控制單元被設計成匣子形式，并用樹脂澆鑄，驅動量反饋檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性產品，連線極為簡單，只需配DC4~20mA或DC1~5V輸入信號及220AC單相電源即可控制運轉，調節閥有合流與分流兩種作用方式，在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。 一、主要技術參數與性能指標 公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300 閥座直徑dn (mm) 25 32 40 50 65 80 100 125 150 200 250 300 額定流量系數Kv 合流 8.5 13 21 34 53 85 135 210 340 535 800 1280 分流           85 135 210 340 535 800 1280 行程mm 16 25 40 60 100 允許壓差△MPa ≤公稱壓力MPa 基本誤差% ±2.5 回差% 2.5 死區% 1.0 始終點偏差% ±2.5 額定行程偏差% 2.5 允許泄漏量Q Kv值的0.05% 可調范圍 30:1 公稱壓力 介質溫度 閥體材料 1.6MPa   常溫－20℃~＋200℃ 鑄鐵HT200 4.0MPa 常溫-20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti 中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti 6.4MPa 常溫-20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti 中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti 二、ZRSH三通合流調節閥外形尺寸及附圖 公稱通徑（DN） L D H1 H PN（Mpa） PN（Mpa） 常溫 中溫 1.6 4.0 6.4 1.6 4.0 6.4 25 185 190 200 225 140 150 160 555 707 32 200 200 210 225 150 160 170 561 709 40 220 220 235 225 160 170 180 660 812 50 250 255 265 255 180 190 200 675 827 65 275 285 295 255 200 210 220 863 1027 80 300 310 320 255 210 230 240 868 1032 100 350 360 370 255 220 250 260 872 1036 125 410 430 440 255 260 300 300 905 1200 150 450 465 475 310 280 320 320 920 1135 200 550 560 570 310 320 380 380 950 1165 250 635 660 670 310   475 475 1203 1485 300 720 740 740 310   585 585 1265 1557 三、ZRSH三通合流調節閥外形尺寸及附圖（接上頁) 公稱通徑（DN） L D H1 H PN（Pma） PN（Mpa） 1.6 4.0 6.4 1.6 4.0 6.4 80 300 310 320 255 225 250 265 885 100 350 350 370 255 245 275 285 897 125 410 425 440 255 285 320 325 931 150 450 460 475 310 305 340 345 945 200 550 560 570 310 350 400 410 979 250 635 660 670 310   540 540 1268 300 720 740 770 310   612 612 1294 四、訂貨須知 1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力 4.流量特性 5.閥體材質 6.額定流量系數 7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號 10.其它特殊要求
