| 型號： | ZJKP系列 | 口徑： | DN20-DN200 |
| 壓力： | 材質： |
| 概述 |

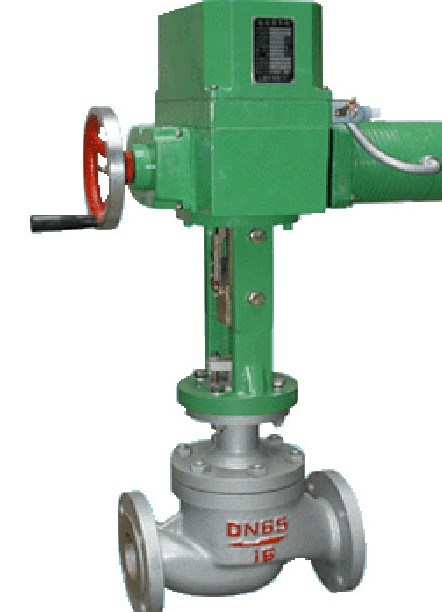

| 電動精小型調節閥，是綜合國內外先進技術開發的具有八十年代先進水平的最新型調節閥，是當今調節閥的發展方向。它具有：重量輕、高度矮；流量系數大、可調比大；動作穩定可靠、防爆性能好等優點。已廣泛應用于化工、冶金、煉油、電站等工業自動控制系統中，能取得最佳調節效果和最佳經濟效益。 |
| 主要技術參數 |
|
閥 體 |
型式 | 直通鑄造形閥 | |
| 公稱通徑（DN） | 20～200mm | ||
| 公稱壓力（PN） | 1.6、4.0、6.4MPa | ||
|
材 料 |
鑄鐵 HT200 | 普通型上閥蓋（四氟填料-40～+200℃） | |
|
鑄鋼 ZG230-450 |
普通型上閥蓋（四氟填料-40～+250℃；石墨填料、四氟填料-10～450℃；） | ||
|
鑄不銹鋼 ZG1Cr18Ni9Ti |
普通型上閥蓋（四氟填料-40～+250℃；石墨填料、四氟填料-10～450℃；） | ||
|
閥 內 組 件 |
型 式 |
套筒閥 | 圓筒開窗形套筒、閥塞 |
| 單座閥 | 單座柱塞形閥芯、閥座 | ||
| 材料 | 不銹鋼1Cr18Ni9Ti | ||
|
執 行 機 構 |
型式 | DKZG型電動執行機構具包括FC-01型伺服放大器 | |
| 標準輸入電信號 | Ⅱ型0～10mA DC;Ⅲ型4～20mA DC; | ||
| 輸入電阻 | Ⅱ型200;Ⅲ型250 | ||
| 輸入通道 | 3個 | ||
| 電源 | 220V、50Hz | ||
| 伺服放大器安裝形成 | 墻掛式、架裝式 | ||
| 輔助裝置 | DFD-10、11、2000、2100、12J、1002J、12、1000型電動操作器 | ||
| 環境溫度 | -25～+60℃伺服放大器0～-50℃ | ||
| 相對濕度 | 不大于95％（伺服放大器不大于85％） | ||
| 防爆等能 | dⅡBT3 | ||
| 閥作用形式 | 分電開式和電關式，電開式采用反作用執行機構，電關式采用正作執行機構。 | ||
| 泄漏量 | 套筒閥 | 不大于5×10-3×閥額定容量 | |
| 單座閥 | 不大于10-4×閥額定容量 | ||
| 固有可調比 | 50：1 | ||
| 固有流量特 | 對數（等百分比）、直線、快開 | ||
| 額定流量系數Kv、允許壓差△P |
| 公稱通徑DN mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||
| 閥座直徑DN mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 額定行程 mm | 16 | 25 | 40 | 60 | ||||||||||||
| 單座閥 | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 400 | 630 | |
| 對數 | 1.6 | 2.5 | 4.4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | ||
| 套筒閥 | 直線 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 400 | 630 | |||||
| 對數 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | ||||||
| △P MPa | 單座閥 | 6.4 | 6.4 | 4.25 | 2.86 | 1.89 | 0.98 | 0.63 | 0.41 | 1.83 | 1.73 | 0.77 | ||||
| 套筒閥 | 4.28 | 3.21 | 2.78 | 6.4 | 6.4 | 6.4 | 5.01 | 4.05 | ||||||||
| 執行機構一般配置 | DKZ-2200 | DKZ-2300 | DKZ-4400 | DKZ-4500 | ||||||||||||
| 注：△P確定依據閥關閉P2=0;單座閥流向底進高出，套筒閥流向?yàn)楦哌M(jìn)底出 |
| 外形尺寸 |
| 公稱通徑DN mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |
|
L mm |
PN 1.6Mpa | 181 | 184 | 222 | 254 | 276 | 298 | 352 | 451 | 600 |
| PN 4.0Mpa | 194 | 197 | 235 | 267 | 292 | 317 | 368 | 473 | 600 | |
| PN 6.4Mpa | 206 | 210 | 251 | 286 | 311 | 337 | 394 | 508 | 650 | |
|
H mm |
普通型 | 779 | 796 | 825 | 834 | 1082 | 1099 | 1124 | 1478 | 1533 |
| 散熱片型 | 929 | 946 | 990 | 1004 | 1262 | 1284 | 1334 | 1738 | 1793 | |
| H1mm | 65 | 70 | 85 | 90 | 103 | 108 | 125 | 173 | 208 | |
| L1mm | 340 | |||||||||
| 重量KG | 34 | 35 | 42 | 45 | 67 | 78 | 89 | 118 | 166S | |
|
注：重量為PN64普通型上閥蓋的閥。 法蘭尺寸：公稱壓力PN16采用鑄鐵法蘭 公稱壓力PN40、PN64采用鑄鋼法蘭 |
| 型號規格 |
| 訂貨須知 |
|
訂貨時請注明： 1、名稱、型號 2、公稱通徑 3、閥座直徑或額定流量系數 4、輸入信號 5、閥體材料 6、固有流量特性 7、聚四氟乙烯填料或石墨填料 8、伺服放大器安裝形式 9、輔助裝置 10、其它要求 |
